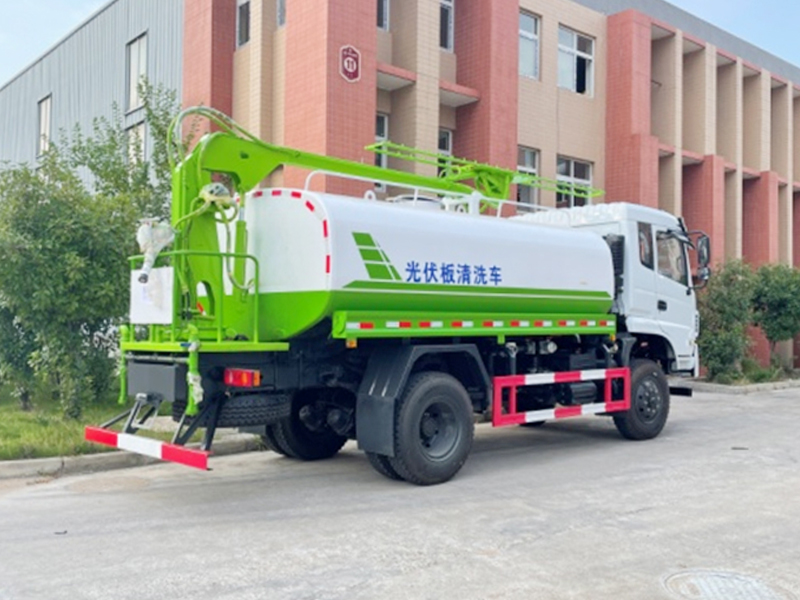

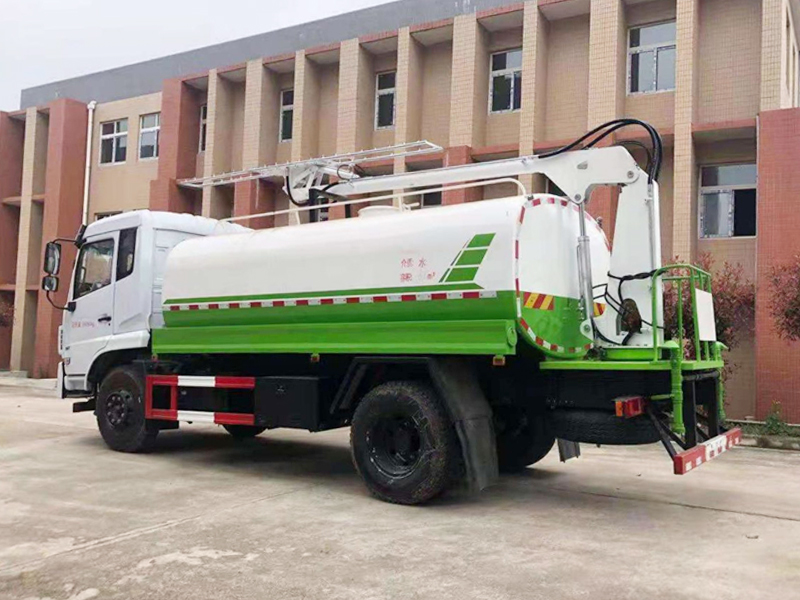

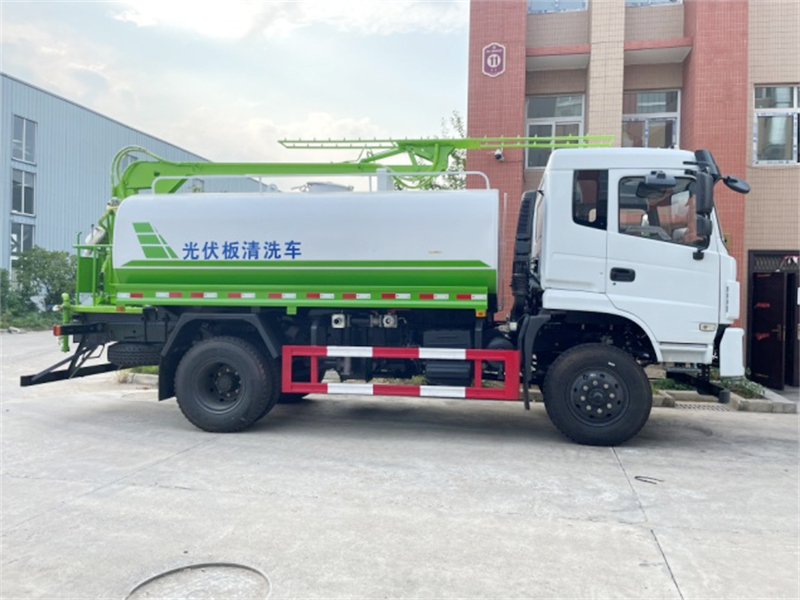

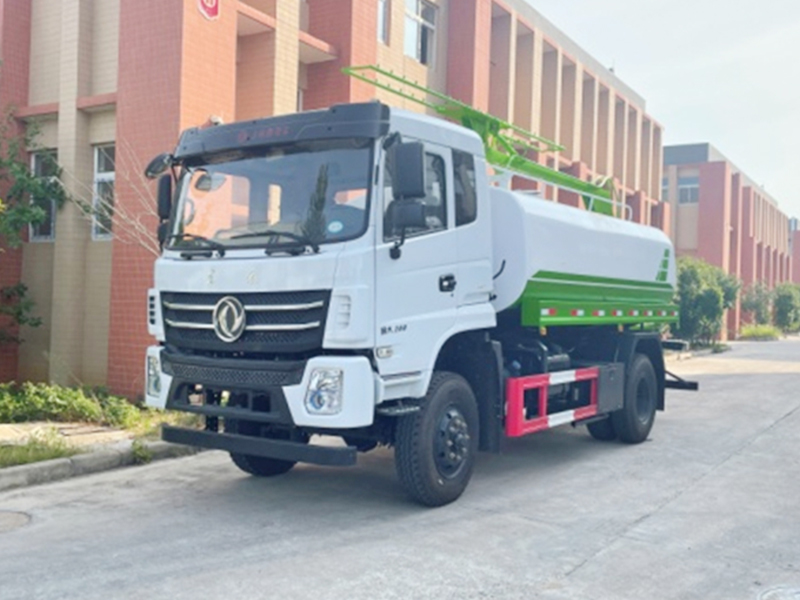

太陽能清洗車概況
太陽能清洗車是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電氣三部分合為一體的太陽能光伏板沖洗作業車。它適用于各種路面灑水、噴霧、降溫、除塵、沖洗，亦可用于光伏面板、隧道墻壁清洗，同時可用于路面養護、園林綠化及應急消防、運輸飲 水等。該面板清洗車主要有汽車底盤、清水罐體、清洗液罐體，水泵、球閥和輸水管道、灑水裝置等，高壓水路系統由取力器帶動高壓泵，通過高壓管路輸送到清洗臂的兩行噴嘴，實現清洗光伏面板組件。該車可一次性完成太陽能電池板的清洗功能，大量節約了人工以及用水，省時省力。
一、太陽能清洗車簡介
新款光伏清洗車整車型號：ABC5160GQXGF6型清洗車，東風隨專K6國六底盤，玉柴國六165/180馬力發動機，新款K6駕駛室，陜齒小八檔，前橋2.8噸，后橋8噸，原廠空調，9.00R20鋼絲胎，氣囊座椅，中控門鎖，MP5行駛記錄儀，多功能方向盤。
二、主要技術及參數
項目 | 內容 | 參數 | 備注 |
整車參數 | 整車型號 | ABC5160GQXGF6型清洗車 | |
外形尺寸 （長×寬×高）（mm） | 7750×2550×3480 | |
**總質量 | 16000 | |
整車整備質量 | 6500 | |
額定載質量 | 9305 | 準乘 2 人 |
9370 | 準乘 3 人 |
接近角/離去角（°） | 23/13 | |
前懸/后懸 | 1475/2325,1515/2285 | |
**小離地間隙 | 240 | |
底盤參數 | 底盤型號/廠家 | 東風隨專EQ1160GSZ6DJ | |
軸距 | 3950 | |
底盤發動機型號 | YCY30165-60/YCS06200-60 | |
發動機馬力 | 玉柴165馬力/185馬力 | |
**車速（km/h） | 89 | |
輪胎規格 | 9.00R20 | |
前輪輪距/后輪輪 | 1750/1800 | |
燃油種類 | 柴油 | |
三、太陽能清洗車技術參數
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 |
型號 | 80QZB(F)-60/90 |
揚程 | 90m |
轉速 | 1480r/min |
水閥 | 氣控球閥 |
液壓 系統 | 型式 | 開式、電液** |
主要元件 | 齒輪泵、液壓缸、電磁閥 |
系統**壓力 | 16MPa |
液壓油箱容量 | 60L |
電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 |
蓄電池 | 6-QW-100MF（底盤） |
四、車輛作業性能
| 項 目 | 單位 | 參 數 | 備 注 |
作 業 性 能 | 噴水架清洗寬度 | m | 5-9 | 清洗臂折疊 |
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min |
低壓灑水流量 | L/min | 600~800 | |
低壓沖洗寬度 | m | ≥24 | |
灑水寬度 | m | ≥16 | |
水**射程 | m | 38 | |
水罐容積 | L | 8.5 | **容積可達10方 |
行 使 性 能 | **車速（滿載） | km/h | 90 | |
**爬坡角 | (°) | 12 | 接近角 |
制動距離 | m | ≤10 | |
**小轉彎直徑 | m | ＜16 | |
燃油消耗量 | 行駛?cè)加拖牧?/p> | L/100km | 21.5 | |
| L/1000M2 | 5.8 | |
五、上裝罐體及清洗臂配置：
1、罐體有效容積:103；
2、罐體材質Q235厚度5mm，符合**行業標準（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、動平衡傳動軸；
6、音樂電喇叭 ；
7、觀察水位透明管（水位報**器）；
8、帶消防接口；
9、前沖、后灑、側噴、高炮（可調水柱/大雨/中雨/毛毛雨）、后置工作平臺；
10、三種裝水方式：罐口裝、泵自吸裝、消防栓裝；
11、參數：前沖寬度≥14米，后灑和側噴寬度≥14米，水炮射程≥25米。
12、使用于環境溫度不高于50℃；
13、使用于海拔高度5000m以下。
14、使用于周圍空氣相對濕度不大于95﹪,(在25℃時)。
15、WET026/373PQ3-ST型取力器
16、液壓系統
系統壓力：4-12Mpa
系統流量：40L/ min
包括液壓油箱、過濾器、液壓泵、液壓馬達、分配閥、油缸、油管等。
清洗速度：3-20公里/小時（根據污濁程度，可隨意**工作速度）

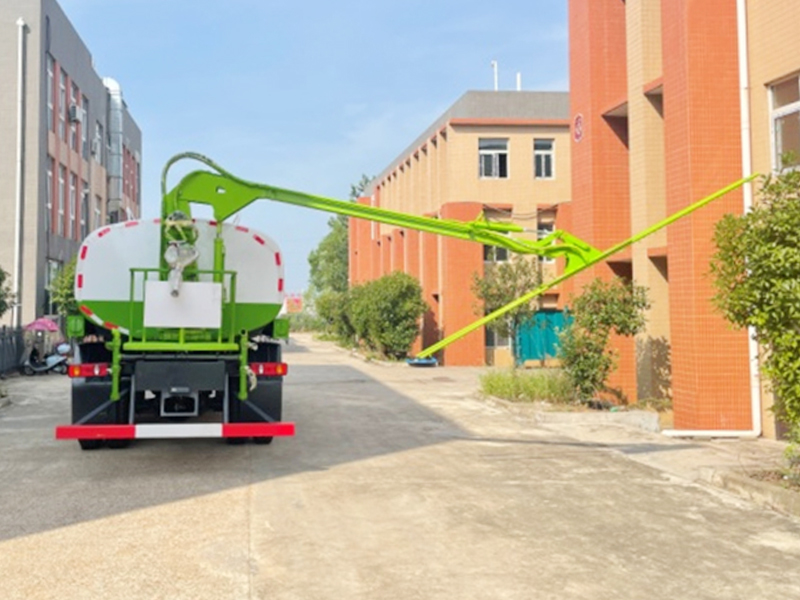

17、清洗臂
清洗臂旋轉范圍：270度
清洗臂上下升降范圍：0-7m
清洗臂**折臂范圍：120度
清洗上下調節角度：180度
清洗寬度：4米
18、噴水系統
60-90灑水泵（選裝高壓水泵）
19、**系統
電、液遠程**，操作者在駕駛室內通過操縱桿就可以方便地進行清洗。
操作人員：1人
產品優勢
1.環保。沒有國三副發動機，整車全面滿足國六排放，絕不冒黑煙!采用單發動機的作業模式，可使整車排放直接達到國6要求。
2.高效。沒有副發動機，清水箱容積增加38%，綜合工作效率提高25%以上，作業噪聲較雙發光伏清洗車可降低3.5dB左右。
3.節能，節油18%。
4.總的車輛購置成本降低20%。其作業運行費用較同類型雙發動機車型可節省15**20%。
5.人工成本降低20%。(同上，可以減少一名司機)。
6.維護保養成本節省40%，可靠性更高。只有一臺發動機)。.其日常維護保養費用較同類型雙發動機車型可降低40%以上。
7.沒有副發動機，作業噪音降低3dB(車內)**8dB(車外)，車身振動更小、乘坐舒適。操作更為便利，性能更為穩定可靠。
★★★1. 清洗臂可左右旋轉，可以上、下調節清洗高度，這樣方便清洗光伏面板的壁面，清洗的范圍大。
★★★2. 采用水車的水罐為儲水箱，可以保證長里程的清洗，水的壓力和流量可以調節。
★★★3.不配備副發動機為動力,增大了水箱的載荷量，**多可達到約12立方米，可以長時間邊續工作，有效提高工作效率。有效地節約了使用成本,減少故障率。
