1、產品簡介及用途

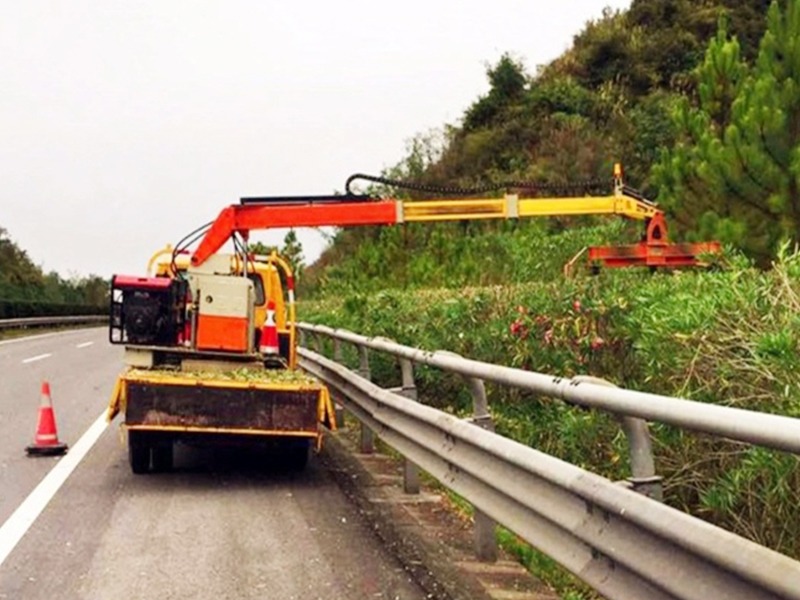

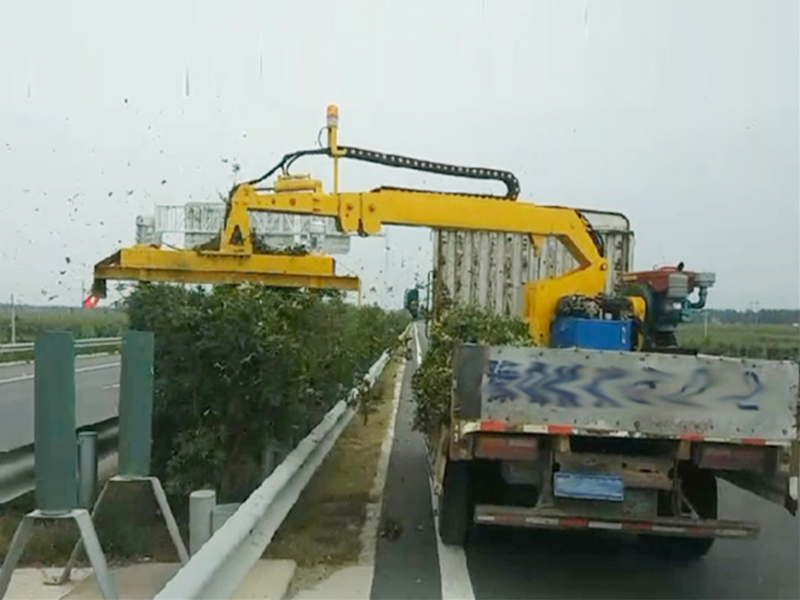

車載式綠籬機為新型的綠化修剪車，是一種多功能高速公路綠化修剪車。目前，高速公路**綠化帶基本上都采用人工修剪，或者用手持式綠籬機修剪，以上修剪有以下不足：人工修剪不安全、速度慢，勞動強度大，修剪高度不一致等等。本設備就是針對目前高速公路**隔離帶人工修剪的不足而改進、設計的一種實用新型高速公路綠籬修剪車，該綠籬修剪機主要用于高速公路、市政園林、城市綠化、茶園采剪等大幅度修剪工程。亦可用于邊坡樹籬及灌木雜草修剪、行道樹高枝修剪作業。它可調節成平行、梯形、塔形等開關的修剪，修剪速度每小時5-20公里，大幅度的提高了工作效率，減少了勞動力或不安全因素，增強了修剪效果。
2、基本參數
承載車：由一輛輕型貨車構成。
修剪裝置：由底盤、修剪機立臂、油缸、可調節角度刀具、刀片、修剪馬達。
液壓操縱裝置：通過操縱在駕駛室儀表臺上的**手柄，由多路電磁閥**液壓裝置，使本設備能夠靈活的升降、水平收縮、輕便地完成水平修剪、垂直修剪、高低尺寸修剪等工作步驟。
**示裝置：包括駕駛室內的導向指示燈、**示燈、**示笛等組成。
3、產品優勢：
l結構布局勻稱合理，外形美觀色彩醒目，重量輕吊裝方便。
l整機采用360°回轉式底座，三節同步伸縮臂，滿足邊坡、中分帶綠籬、行道樹多工況修剪。
l高安全性：智能**刀片啟動，非工作區域自鎖，可避免誤操作。
l高可靠性：遙控、線控和應急三種操控模式，確保設備正常運轉。
l動力強勁：玉柴發電機組與柔性動力傳動，作業速度快，運轉穩定。
l綠籬修剪作業季節性強，在非作業季節，承載車可作他用，進一步降低了設備使用成本。
4、技術參數：
項目 | 單位 | 參數 |
型號 | RX-06M |
臂長 | mm | 全部伸展長度4500mm,不伸展長度是2300，三節伸縮臂 |
修剪寬度 | mm | 2000mm |
刀片類型 | mm | 長條形（進口）650mm直刀或500mm綠籬機專用圓刀片 |
刀片數量 | 個 | 3 |
平剪高度 | mm | 500-2840 mm |
平剪距離（距回轉**距） | mm | 4000 mm |
發電機組 | | |
發電機功率 | kw | 8kw |
主電機功率 | kw | 3*1.5kw |
主電機轉速 | rpm | 2800 rpm |
整機重量 | kg | 約1000kg |
外形尺寸 | mm | 4000*1600*1100mm |
刀架 | 結構型式 | 高強刀架 |
刀片厚度 | 8mm |
刀片材質 | 錳鋼 |
液壓系統 | 型號 | 上海奕圣 |
冷卻方式 | 風扇強制冷卻 |
電控系統 | 型號 | ZY-360型 |
型式 | 單片機集成** |
操控方式 | 遙控 |
安裝角度 | 低位安裝吊臂大仰角 | +20° |
低位安裝吊臂大俯角 | 30° |
高位安裝吊臂大仰角 | +30° |
高位安裝吊臂大俯角 | 20° |
| 刀架擺動角度 | ≥180° |

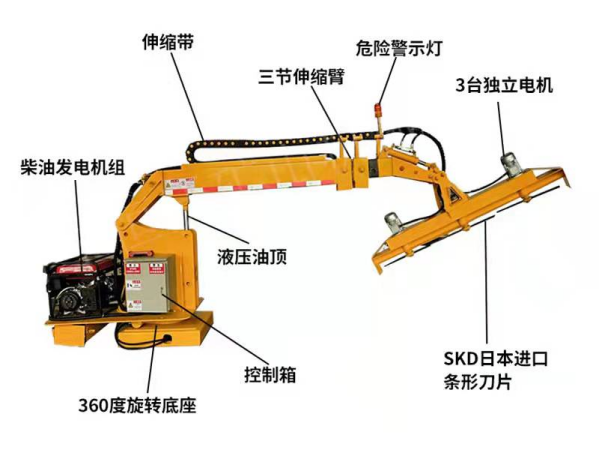

5、產品細節分解：
