掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。
產品詳細介紹

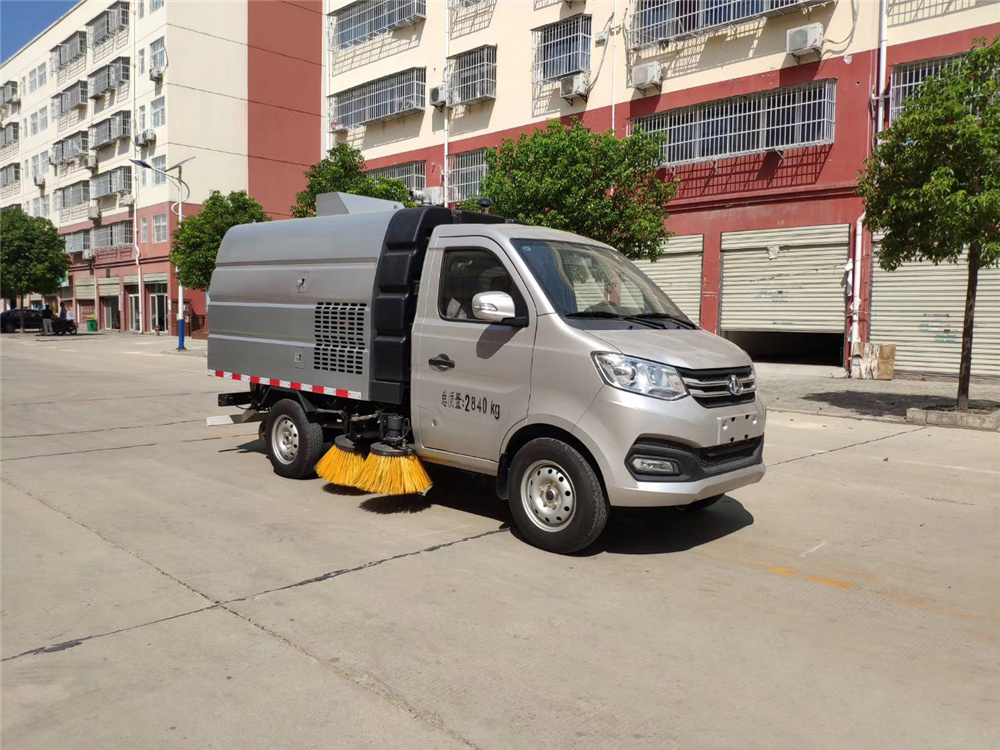

1、長安小型掃路車采用長安星卡載貨汽車底盤改裝而成，新款駕駛室，電子EPS方向助力，駕駛更輕松。
2、長安小型掃路車采用重慶渝安112馬力汽油發動機，正宗國六排放，配合5檔手動變速箱，起步輕快，動力平順。
3、長安小型掃路車的前輪采用盤式制動器，制動效果更好，輪胎采用175R14LT真空胎，性能更好！

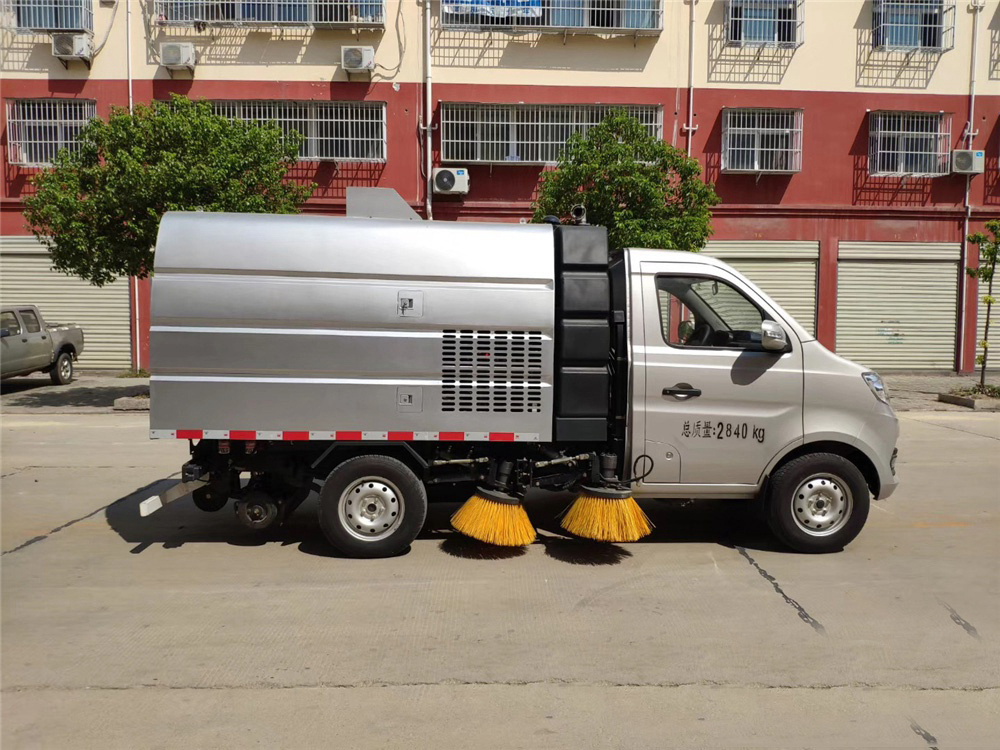

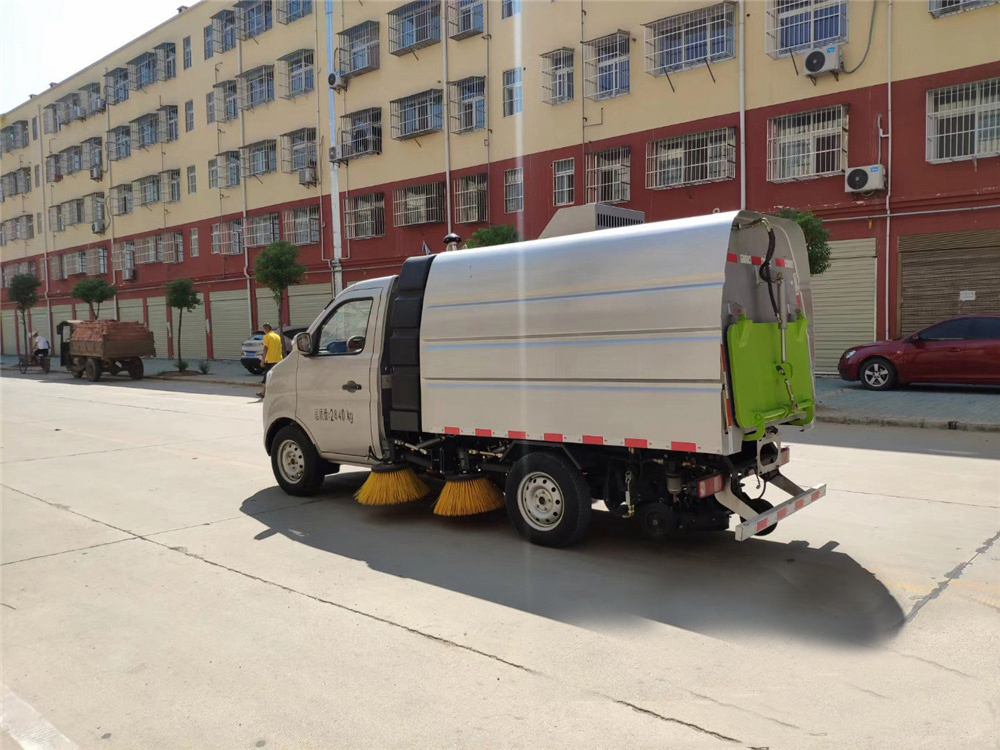

4、長安小型掃路車采用中置4盤刷+后置吸盤的清掃結構，三段式工作，清掃效果更好。
5、長安小型掃路車采用云內副發動機，省油節能。
6、長安小型掃路車采用日本三洋的液壓馬達，轉速更穩定，清掃效果更好。
7、長安小型掃路車的電磁閥組采用中美合資的海普瑞斯電磁閥組，結構更精密，不卡閥。
8、長安小型掃路車的垃圾箱采用不銹鋼材質，其中垃圾箱容積為1.5立方，清水箱容積為0.5立方。

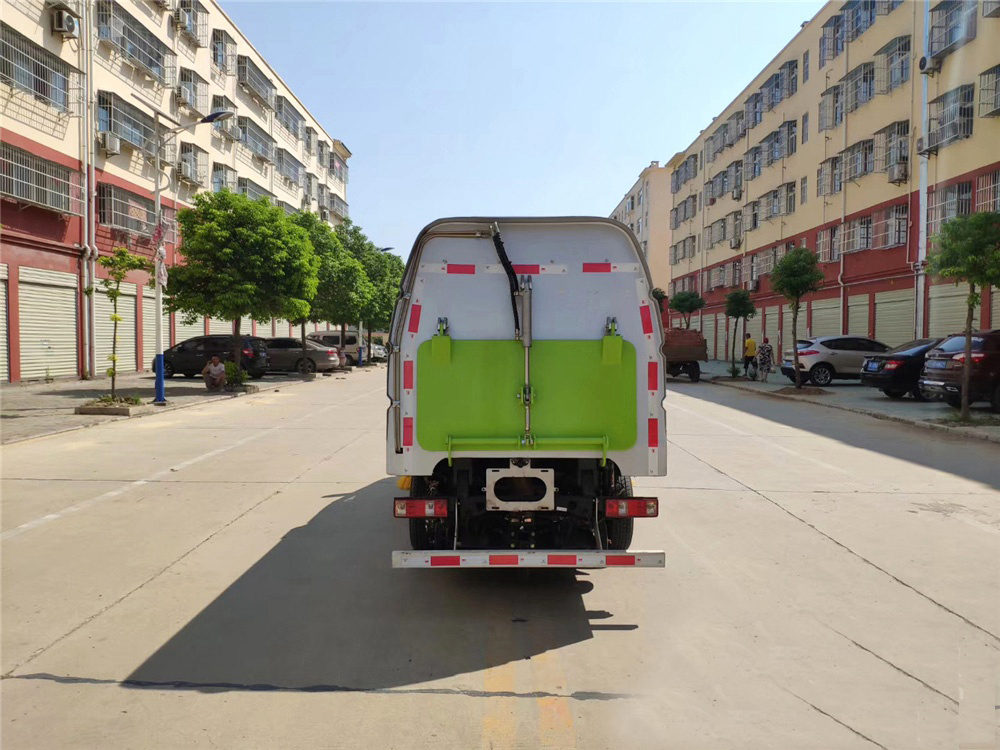

9、長安小型掃路車尾部配備LED箭頭燈，工作時可有效**示過往行人及車輛。
底盤配置：
該車采用長安2700mm軸距底盤生產，重慶渝安82KW/112馬力國六汽油發動機，排量1.5L，單排駕駛室，5檔變速箱，板簧4/5，輪胎175R14LT，帶電子方向助力，原廠空調。
上裝基本配置
| 標準配置： | 帶掃盤4把，云內副發動機；三洋馬達；施耐德控件開關；海普瑞斯電磁閥組；免維護自分離式離合器；免維護風機；不銹鋼水箱；不銹鋼垃圾箱；尾部LED箭頭燈；手動泵應急系統。 |
| 選裝配置： | 用戶可根據個人需求選擇加裝自潔卷盤、作業監控系統、**吸管裝置等配置。 |
工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
| 產品名稱： | 長安小型掃路車 | 外型尺寸： | 4830x1850x2150 |
| 總 質 量 ：(kg) | 2840 | 接近/離去角(° ) | 40/17 |
| 額定質量：(kg) | 160,610 | 前懸/后懸： | 720/1410 |
| 整備質量：(kg) | 2550,2100 | **高車速(km/h)： | 100 |
| 軸荷： | 1290/1550 |
| 底盤參數 |
| 底盤型號： | SC1031XND64A | 批次： | 331 |
| 軸 數： | 2 | 燃油種類： | 汽油 |
| 軸 距： | 2700 | 前 輪 距： | 1372 |
| 額定載客： | 2 | 后 輪 距： | 1300 |
| 輪 胎 數： | 4 | 彈簧片數： | 4/5 |
| 輪胎規格： | 175R14LT 8PR |
| 發動機參數 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| DK15C | 重慶渝安淮海動力有限公司 | 1498 | 82 |
| 排放標準： | 國六
| 燃料種類： | 汽油 |
車輛主要清掃性能參數
| 清水箱容積： | 0.5m3 | 箱體材質： | 不銹鋼 |
| 垃圾箱容積： | 1.5m3 | 清掃寬度： | 2.4m |
| 軸 距： | 2700,2990 | 清掃速度： | 3-15km/h |
| 副發動機： | 云內42KW 57馬力
| **大清掃能力： | 20000m3/h |
